淺析【平焊法蘭】與【對焊法蘭】有何不同?

2024-08-05

平焊法蘭(Flat Welding Flange)和對焊法蘭(Welding NeckFlange)是法蘭連接的兩種主要形式,這個之前已經專門做過法蘭分類的介紹,至于二者有哪些不同,這里給各位整理一下。

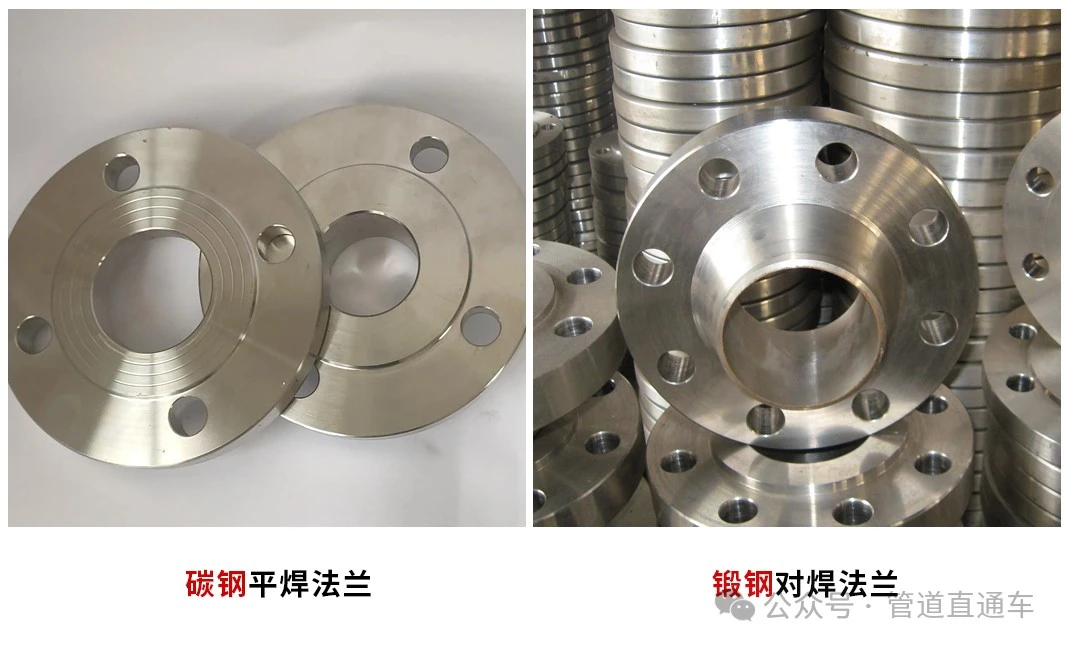

一、材質不同

 平焊法蘭:

大多使用普通鋼板(如碳鋼板等),成本相對較低;

 對焊法蘭:

大多使用鍛鋼制造,密度更高,機械性能更強,成本也更高;

圖片

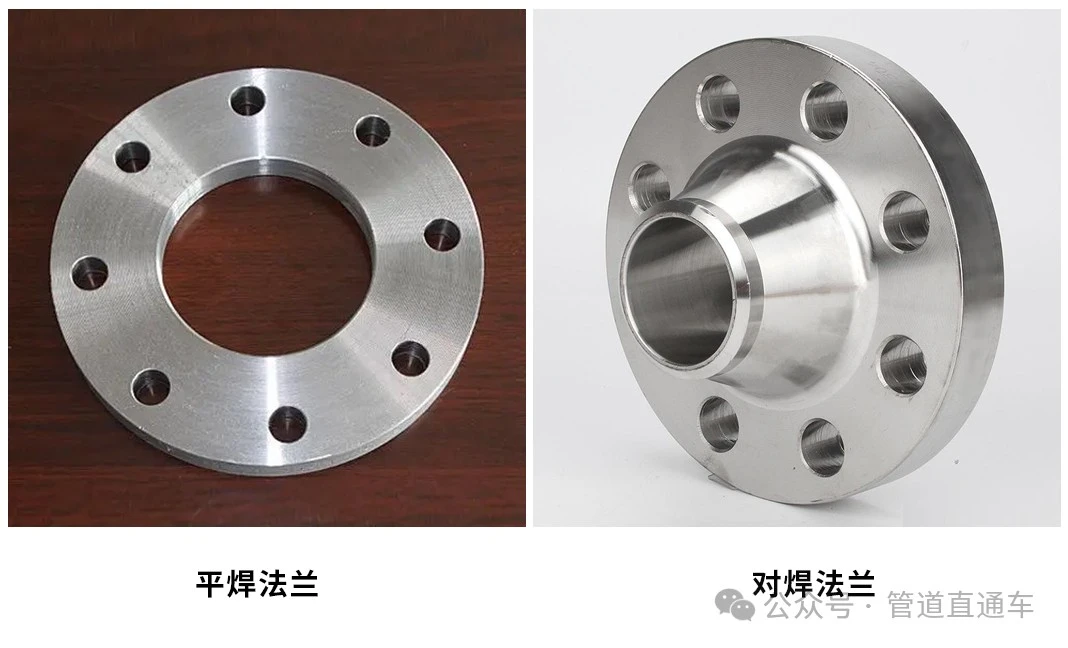

二、結構設計:

 平焊法蘭:

法蘭板較薄,沒有突出的頸部設計,法蘭盤直接與管子焊接,不能與對焊管件直接連接。

● 對焊法蘭:

通常有一個突出的長頸部設計,增強法蘭剛性與強度,頸部與管道外徑匹配,不僅可以與管道連接,還可以與各種對焊管件,如三通、彎頭等直接連接。

圖片

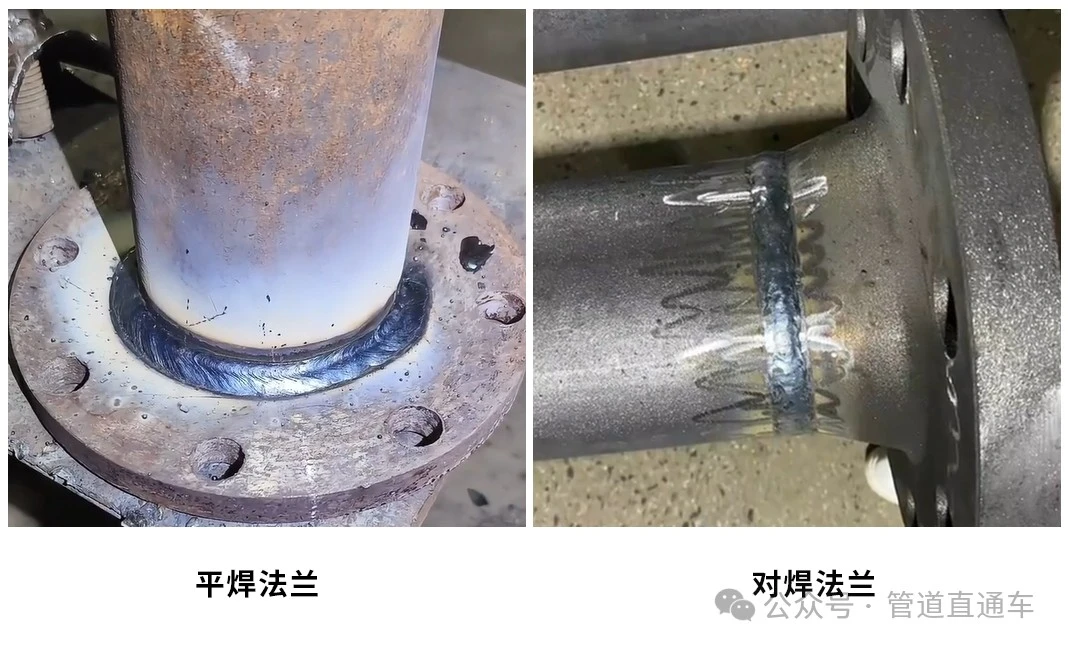

三、焊接方式:

 平焊法蘭:

平焊法蘭采用角焊縫,即管與法蘭之間的焊縫形式為兩角環焊縫,這種焊縫不能用X射線進行檢測。

圖片



 對焊法蘭:

對焊法蘭采用環焊縫,需要對管子進行內外雙面焊接,可以通過X射線或其他方式進行檢測,確保焊縫的質量。

圖片

(備注:這兩張動態圖片的原始素材圖截取自抖音@東濤法蘭 的視頻)

四、密封性能:

 平焊法蘭:

因焊縫位于法蘭外側,密封性能相對較弱,在高壓或頻繁溫度變化下可能出現泄漏。

 對焊法蘭:

因焊縫位于法蘭內外兩側,密封性能較強,能夠承受更高的壓力和溫度變化。

圖片

五、承壓能力:

 平焊法蘭:

由于只有一面焊接,承載能力較低,適用于中低壓管道系統。

 對焊法蘭:

由于采用雙面焊接,承載能力較高,適用于高壓管道系統。

圖片

六、適用范圍:

 平焊法蘭:

適用低壓、小口徑管道,廣泛應用于建筑、給排水、暖通空調等行業;

 對焊法蘭:

適用高壓、大口徑管道,廣泛應用于石油化工、電力、核能等高要求行業;

圖片

七、安裝與維護:

 平焊法蘭:

安裝較為簡單,但因單面焊接,維護過程中可能需要更多注意焊縫質量。

 對焊法蘭:

安裝較為復雜,但由于雙面焊接,焊縫質量更有保障,維護相對少。

綜上可知,平焊法蘭和對焊法蘭在材質、結構、焊接、壓力、應用等方面都存在顯著的差異,但是歸根到底,就是平焊法蘭連接強度相對較低,適用于中低壓管道系統;而對焊法蘭連接強度高,適用于高壓和高溫管道系統。來源:管道直通車
